1. 函数公式

心形函数公式

其中，n 是参数，函数图像随着 n 值的变化而变化。函数定义域为：[-1.81,1.81]

2. 图像在线演示

3. Excel中实现

3.1 制作步骤

变量 x

新建一个Excel表格，在A1和B1单元格内分别写上X、Y；
在A2单元格内写上-1.81（定义域左端点）；

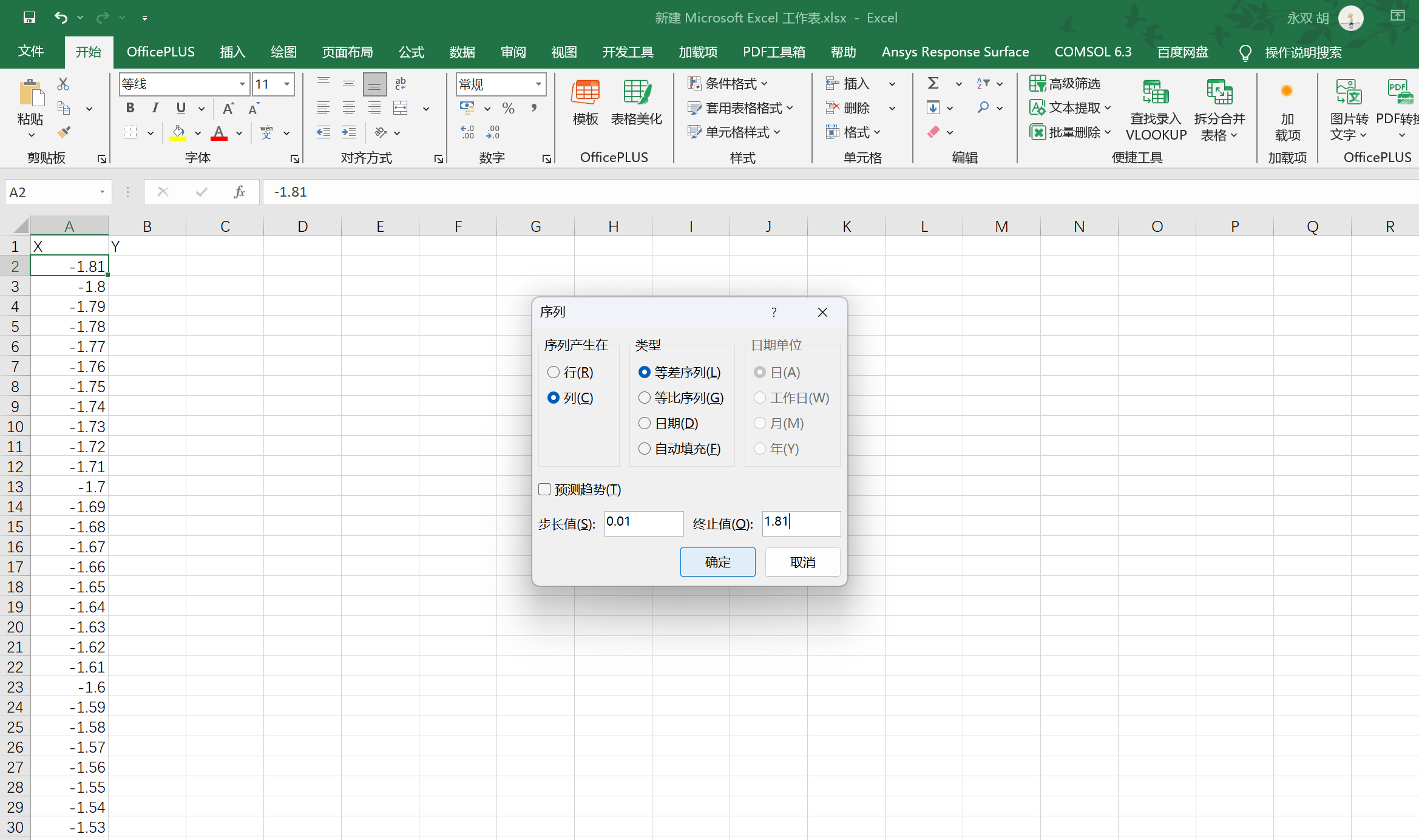

选中A2单元格，在开始选项卡下找到编辑→填充→序列，打开该选项，选择序列产生在列，步长值填0.01，终止值填1.81（定义域右端点）；
这样，就在第 A 列生成了函数所有可能的变量 x 的值。

变量 y

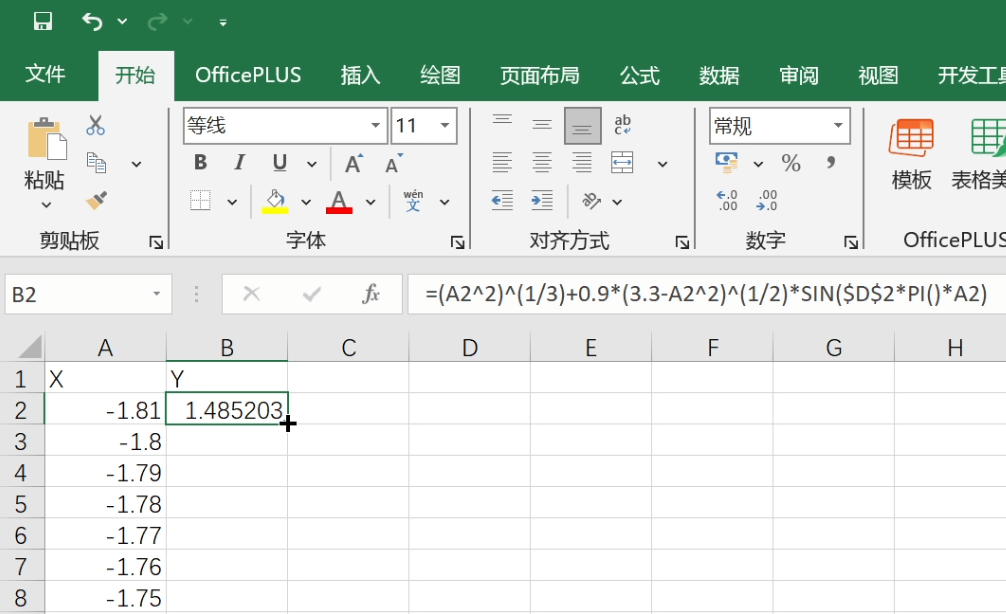

在B2单元格内写入公式：=(A2^2)^(1/3)+0.9*(3.3-A2^2)^(1/2)*SIN($D$2*PI()*A2)，其中，D2单元格为参数 n，$D$2为绝对引用（F4键）；

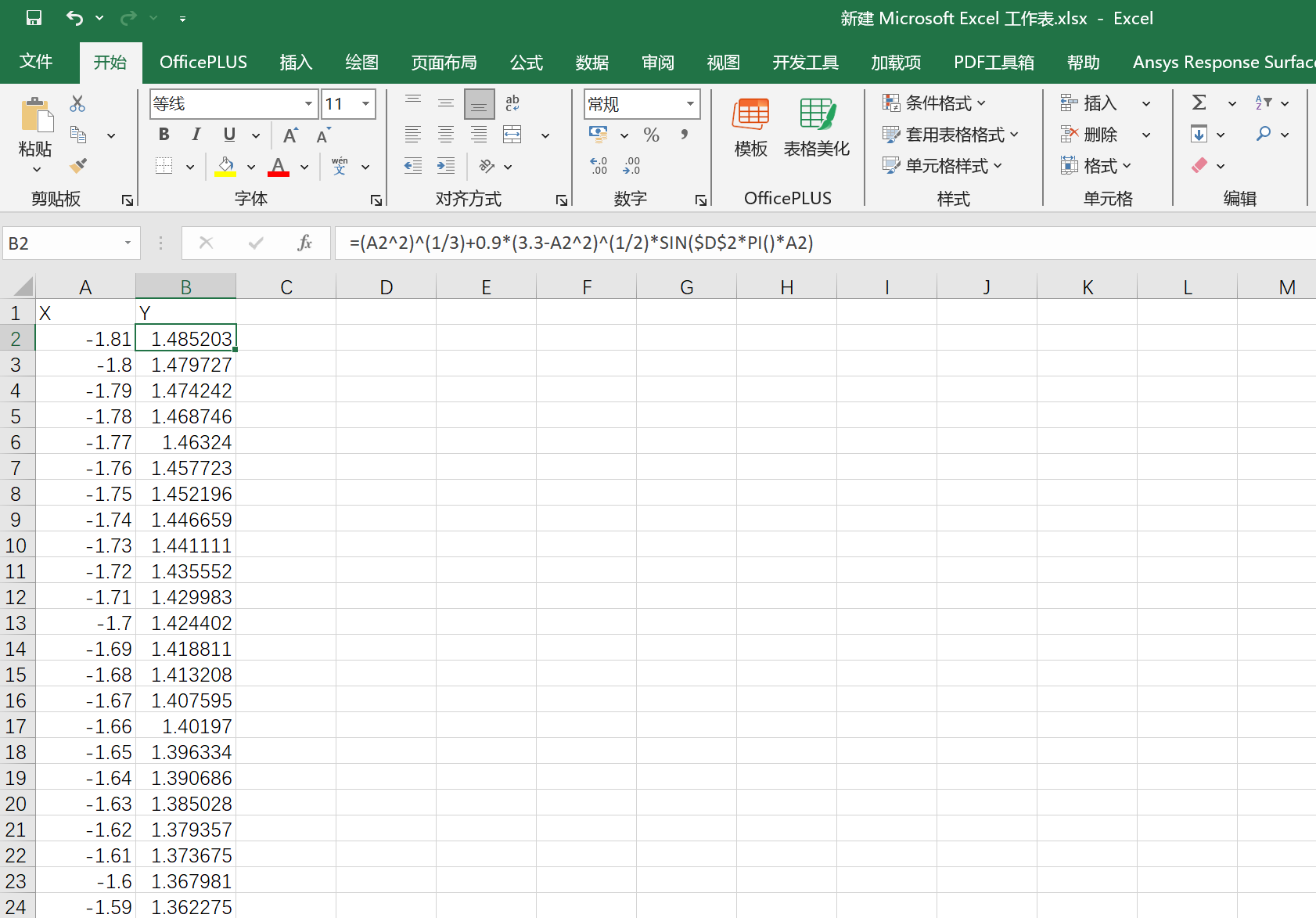

选中B2单元格，把鼠标移动到B2单元格的右下角，鼠标指针变为黑色十字（填充柄），双击左键，自动向下填充公式，并计算出 A 列对应的 y 值。

1	=(A2^2)^(1/3)+0.9(3.3-A2^2)^(1/2)SIN($D$2PI()A2)

创建图形

选中A1单元格，按Ctrl + Shift + →键，再按Ctrl + Shift + ↓键，选中第 A 列和第 B 列的所有数据；

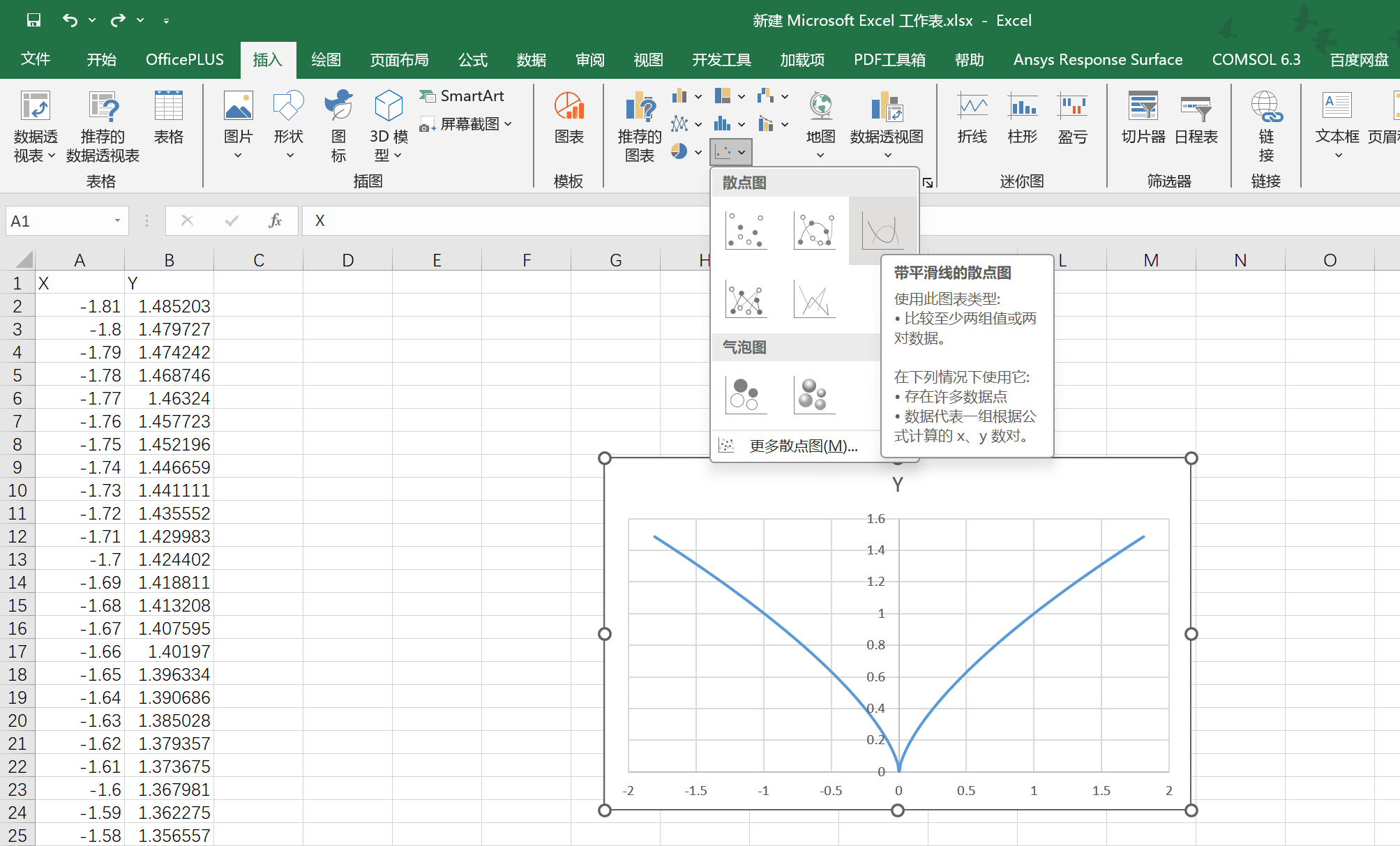

在插入选项卡下找到图表→插入散点图(X、Y)或气泡图→带平滑线的散点图，创建心形散点图；
点击图表中的 X 轴，按Delete键删除，点击图表中的 Y 轴，按Delete键删除，删除图表标题和图例。

迭代计算

在D2单元格中输入公式：=D2+0.1，回车；
选中D2单元格，点击Excel左上角的文件选项卡，选择左下角更多、选项、公式；

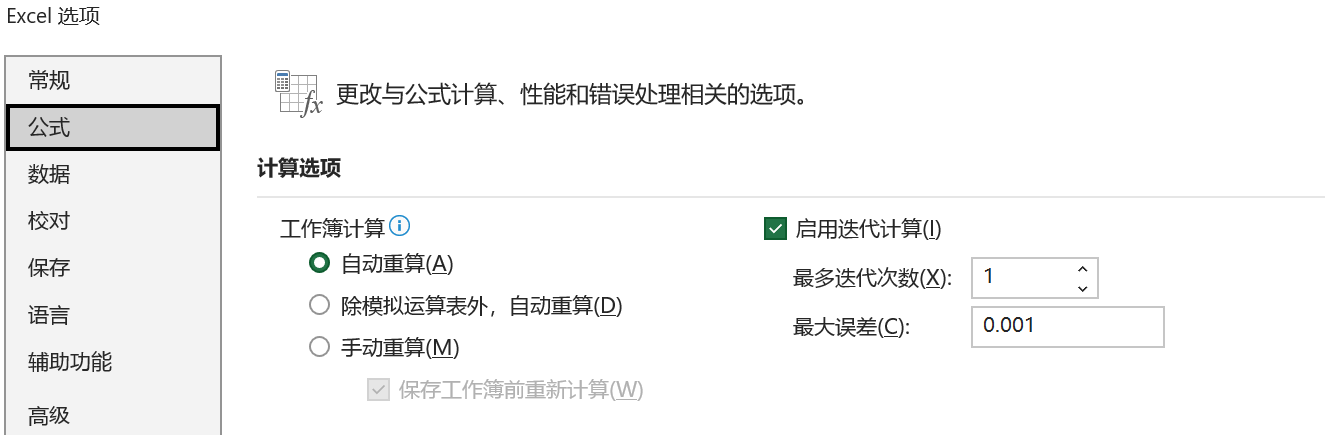

右侧计算选项部分，勾选启用迭代计算，设置最多迭代次数为1，点击确定保存设置；
按住键盘上的F9键（或Fn+F9键）不放，心形函数图像开始跳动的动画效果。

效果图：

3.2 Excel宏代码实现运算控制

打开你的Excel文件，点击Excel左上角的文件选项卡，选择另存为，保存类型为：Excel启用宏的工作簿(*.xlsm)。
点击左上角文件选项卡，选择左下角更多、选项、自定义功能区，右侧自定义功能区勾选开发工具，点击确定保存。

（1）表单控件：按钮

点击开发工具，点击Visual Basic，输入以下代码：

Public isLooping As Boolean
Public i As Double

Sub 心形图()
    isLooping = Not isLooping
    If isLooping Then
        i = 0
        Do While isLooping And i <= 1000
            Range("D2").Value = i / 10
            i = i + 1
            DoEvents
            If i Mod 1 = 0 Then
                DoEvents
            End If
        Loop
        isLooping = False
    End If
End Sub

插入一个表单控件：按钮，指定宏为：心形图，点击确定，将按钮命名为开关。

（2）表单控件：启动开关和连续开关

点击开发工具，点击Visual Basic，输入以下代码：

Public isLooping As Boolean
Public i As Double
Public continue As Boolean

Sub 心形图()
    isLooping = Not isLooping
    If isLooping Then
        If Not continue Then
            i = 0
        End If
        Do While isLooping And i <= 1000
            Range("D2").Value = i / 10
            i = i + 1
            DoEvents
            If i Mod 1 = 0 Then
                DoEvents
            End If
        Loop
        isLooping = False
    End If
End Sub

Sub 连续开关()
    continue = Not continue
End Sub

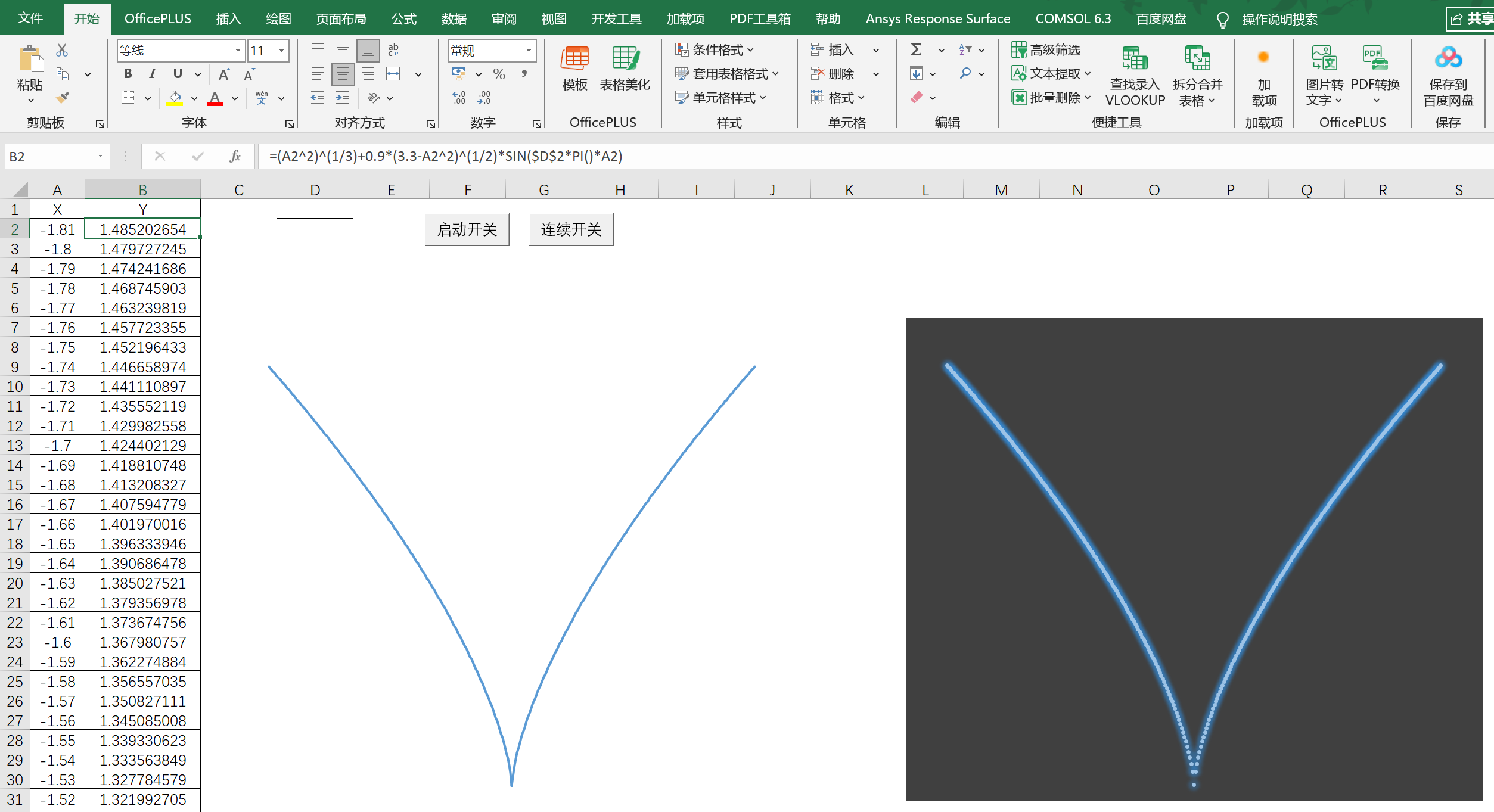

插入一个表单控件：按钮，指定宏为：心形图，点击确定，将按钮命名为启动开关，用于控制启停；
插入一个表单控件：按钮，指定宏为：连续开关，点击确定，将按钮命名为连续开关，用于控制参数n是否连续。

（3）ActiveX控件：按钮

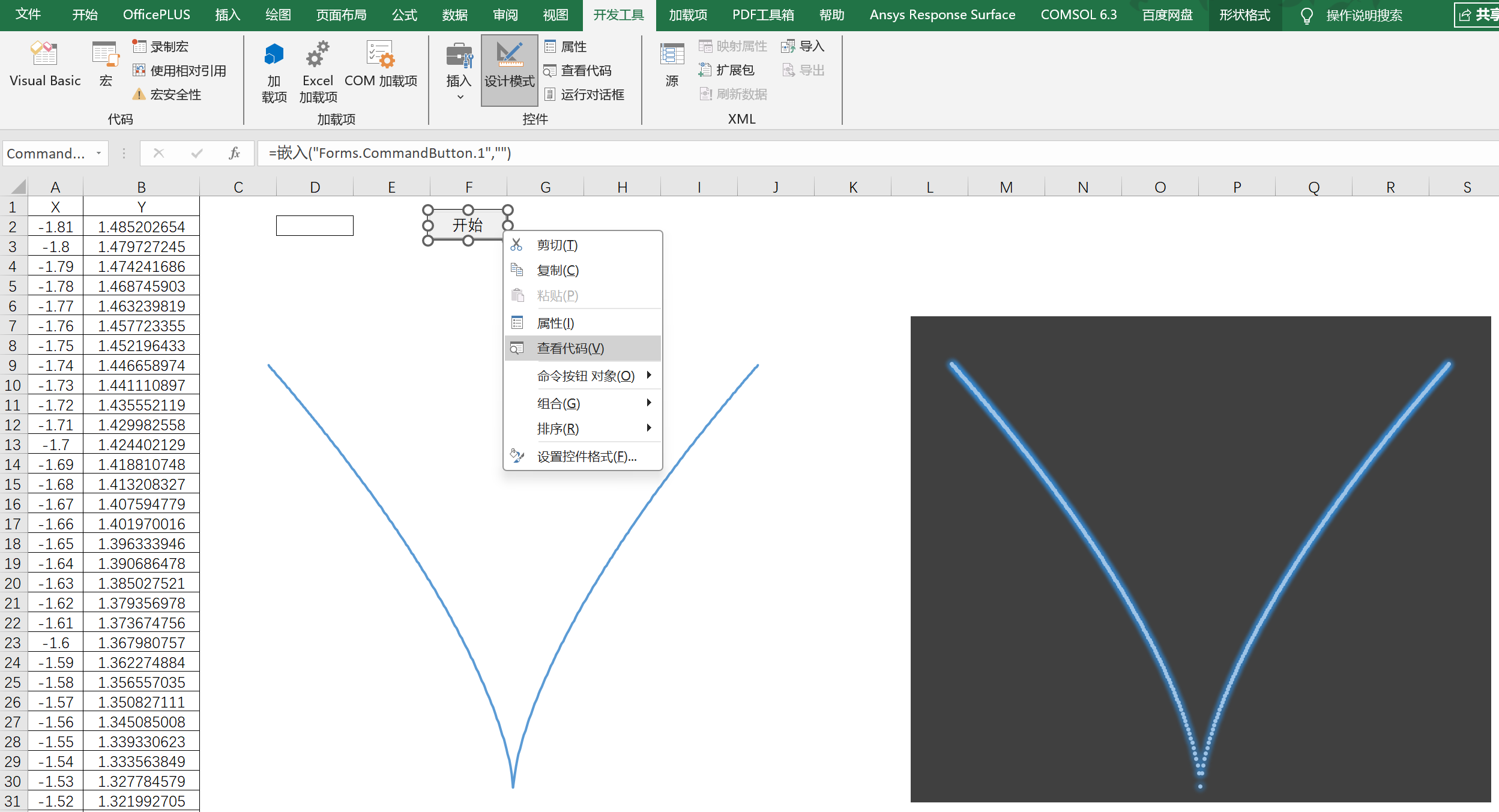

插入一个ActiveX控件：按钮，在开发工具选项卡下打开设计模式，右键刚创建的按钮，选择查看代码，输入以下代码：

Public isLooping As Boolean
Public i As Double

Private Sub CommandButton1_Click()
    isLooping = Not isLooping
    If isLooping Then
        CommandButton1.Caption = "停止"
        i = 0
        Do While isLooping And i <= 1000
            Range("D2").Value = i / 10
            i = i + 1
            DoEvents
            If i Mod 1 = 0 Then
                DoEvents
            End If
        Loop
        isLooping = False
        CommandButton1.Caption = "开始"
    Else
        isLooping = False
        CommandButton1.Caption = "开始"
    End If
End Sub

（4）表单控件：滚动条

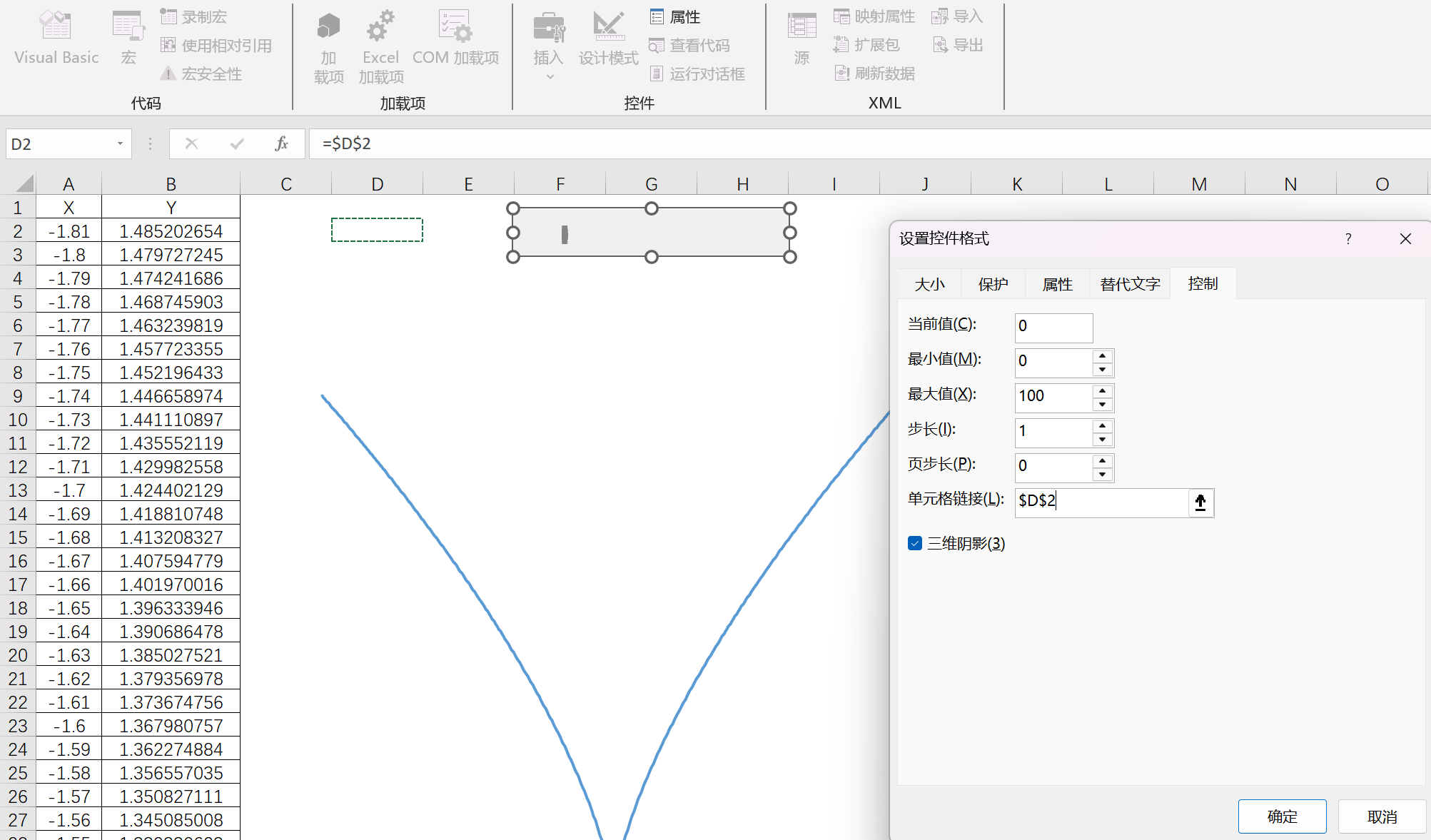

插入一个表单控件：滚动条，右键滚动条，选择设置控件格式，在控制选项下，设置最小值：0、最大值：100、步长：1、单元格链接：$D$2。

（5）ActiveX控件：滚动条

插入一个ActiveX控件：滚动条，在开发工具选项卡下打开设计模式，右键刚创建的滚动条，选择查看代码，输入以下代码：

1
2
3

Private Sub ScrollBar1_Change()
Range("D2") = ScrollBar1.Value / 10
End Sub

3.3 文件下载

点击下载
